震撼“芯”品 | 锴威特推出110v高压大功率boost升压控制器csv3622

发布日期：2025-09-01

锴威特重磅推出

110v高压大功率boost升压控制器csv3622

随着电源管理芯片应用的日益拓展，升压boost芯片也从常见的低压小功率、集成 mos 等方案拓展到高压大功率的升压控制器应用场合，甚至可以实现多相并联功能。这种控制器可以灵活配置输出mos器件和工作频率，实现不同功率下的升压应用场合。具备多相功能的宽输入同步升压 boost 控制器可应用于需要大功率、高效能、高可靠性的领域。

在汽车电子中，启停系统往往需要12v转48v 电源，车载信息娱乐需要12v转24v/10a的供电，车灯系统需要12v转60v供电；在工业电源领域，plc 供电需要24v转48v/15a，伺服驱动器需要48v转80v/20a，光伏优化器需要30v转60v；在通信设备里，基站电源需要48v 转72v/30a，poe需要12v转57v/7a, 这些需求都离不开一个稳定可靠的大功率的 boost 升压电路！

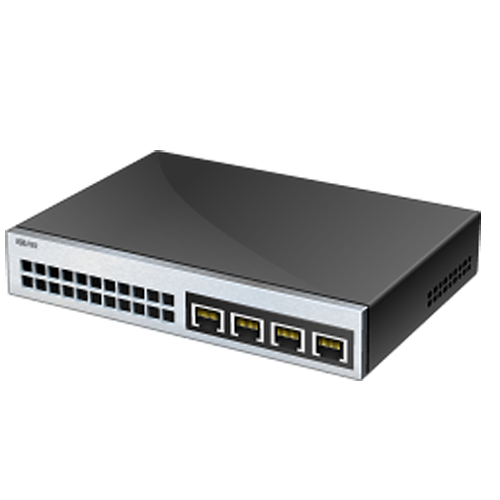

图1 高压boost控制器应用场景

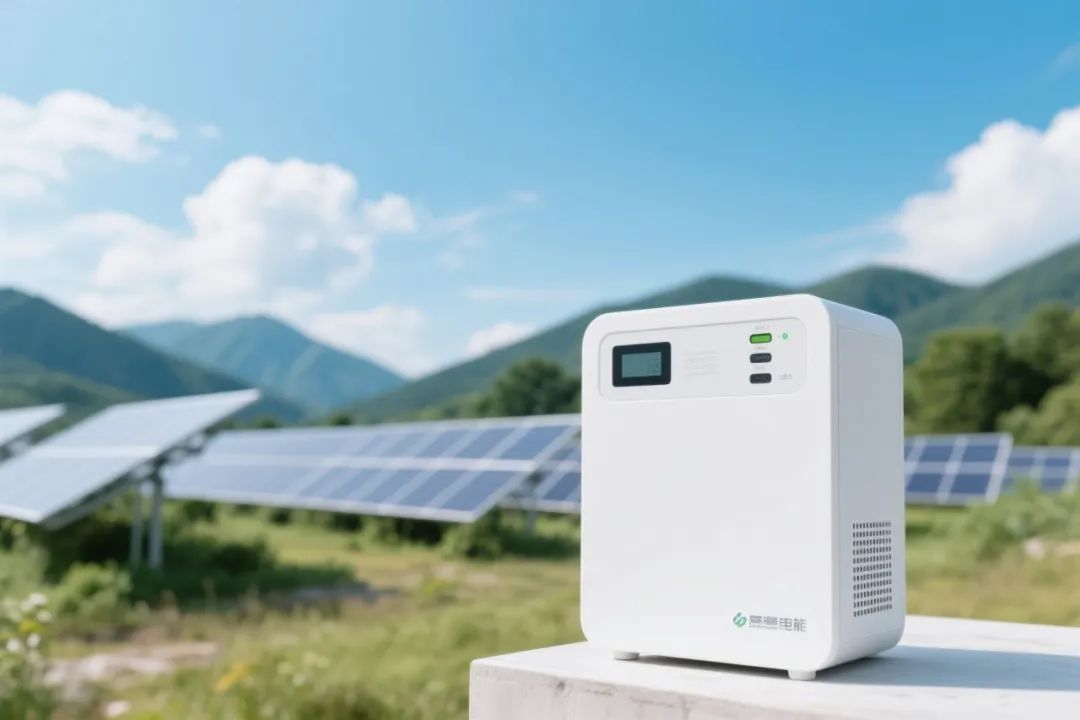

a.5g基站；b.poe交换机；c.车载系统；d.移动储能

锴威特最新推出了实现宽范围输入，输出耐压高达110v 的 boost 升压控制器芯片csv3622，将完美满足目前常见的12v，24v，36v，48v电池包给输出提供稳定高压直流电源的供电场合，满足如伺服电机供电、车载启停系统、大功率车载路由器、poe交换机、5g 基站等多种特殊供电需求。

csv3622简介

csv3622 是一款具有多相功能的同步升压控制器，适用于高效同步升压稳压器应用，基于峰值电流模式控制，可提供线电压前馈、逐周期电流限制和简便的环路补偿。内置的电荷泵可实现高侧同步开关的100%占空比的旁路工作状态。强大丰富的功能使其能适应广泛的应用场景。

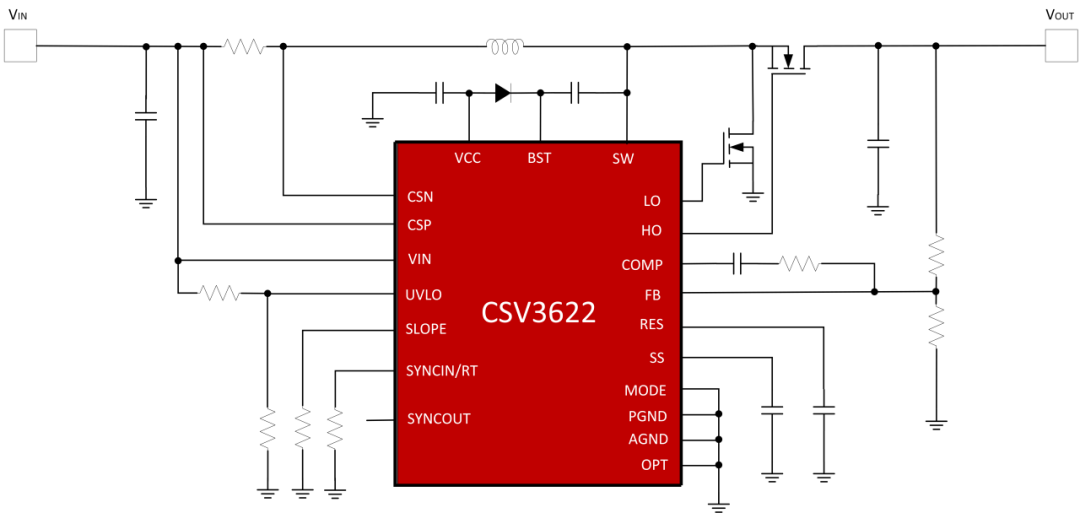

图2 csv3622应用框图

主要特性

●6.5v~90v宽输入电压范围

●输出电压高达 110v

●7.6v驱动电压或外部vcc偏置电压

●可靠耐用的 3a 集成栅极驱动器

●外部可调节斜坡补偿

●自适应死区时间

●工作频率高达1mhz

●可同步外部时钟功能

●可选二极管仿真模式（防反向电流）

●可编程软启动

●电感器分布式直流电阻 (dcr) 电流感应功能

●多相功能

●欠压锁定功能

●外部补偿器可调

●热关断保护，过流/过压保护，短路保护

应用领域

●汽车启停系统

●plc系统供电

●伺服驱动器电源

●5g基站

●poe 交换机

csv3622并联应用

如图3所示，通过芯片的同步输入输出时钟信号，可以将两颗或多颗csv3622进行并联，通过pwm相位交错，实现输入纹波抵消作用，在大功率应用中可有效减少输入电感和输入电容体积，并提高转换效率。

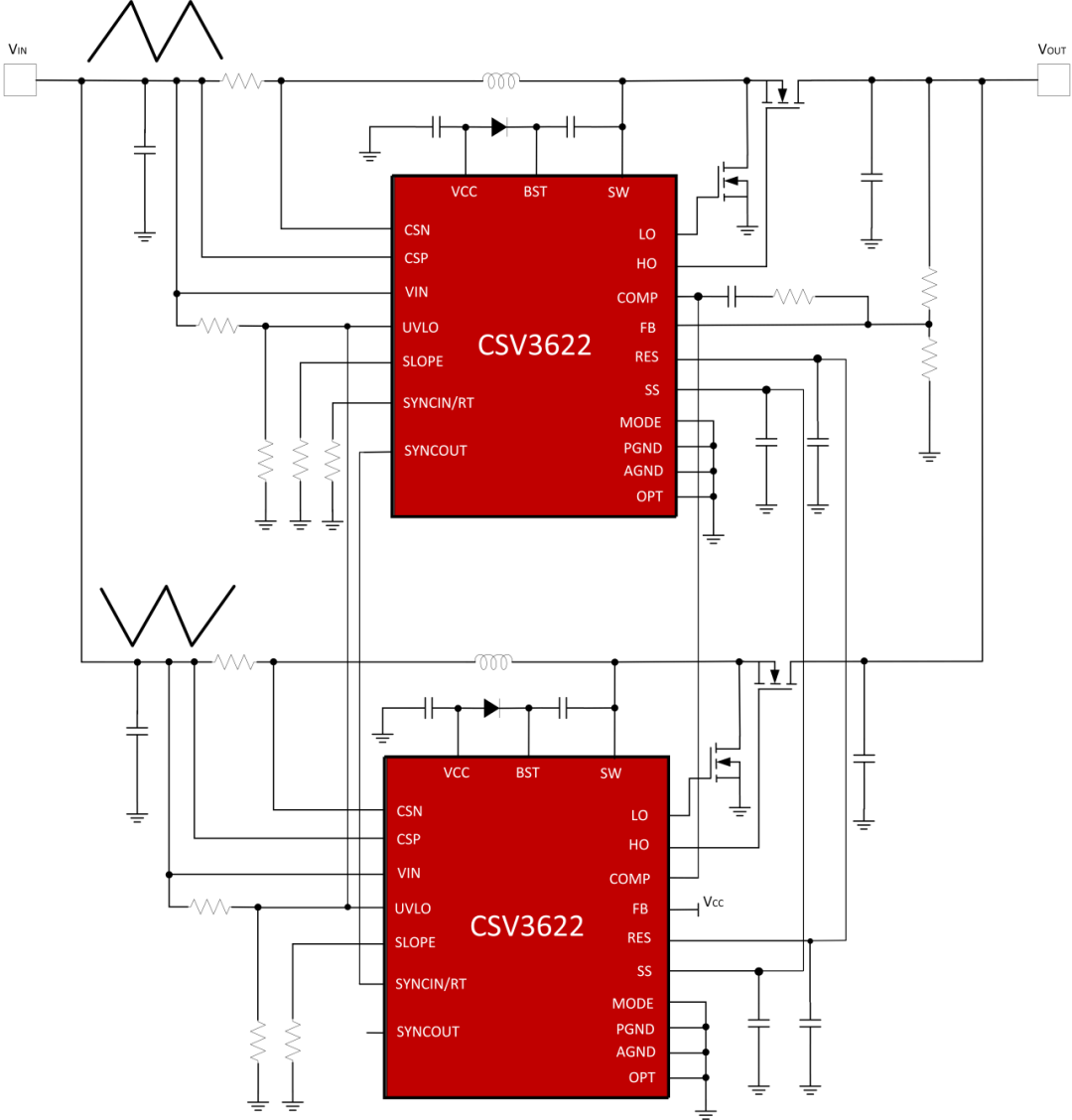

图3 boost并联电路参考原理图（可支持4相并联）

csv3622并联demo

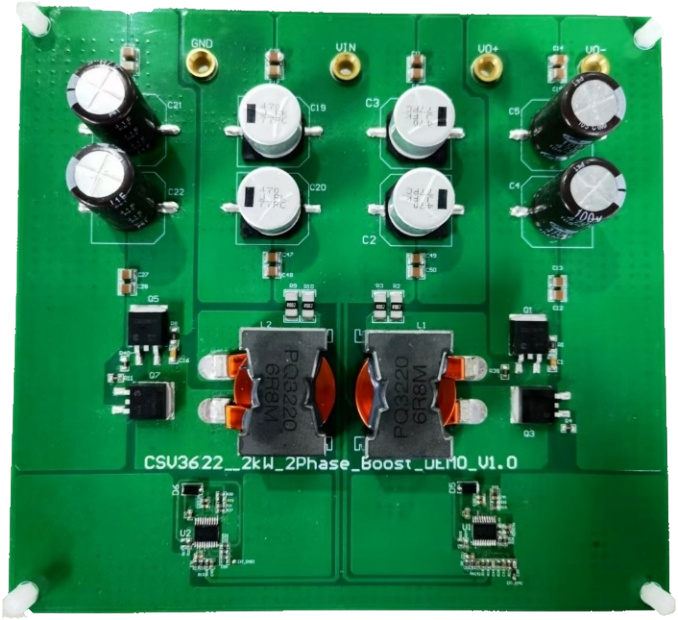

图4 2kw boost并联demo(vin=18v-42v, vout=65v/30a)

csv3622并联demo性能测试

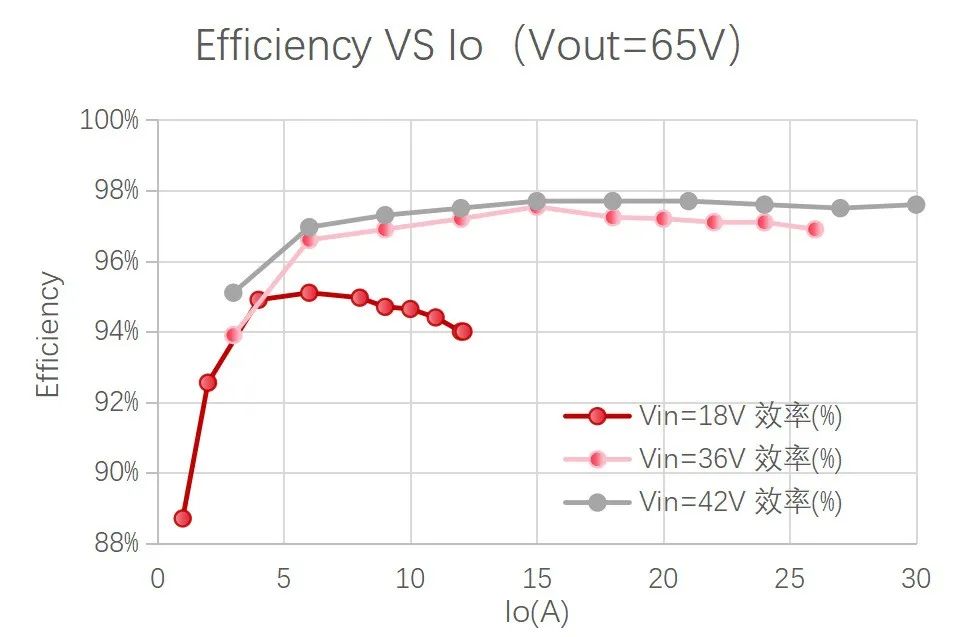

效率曲线

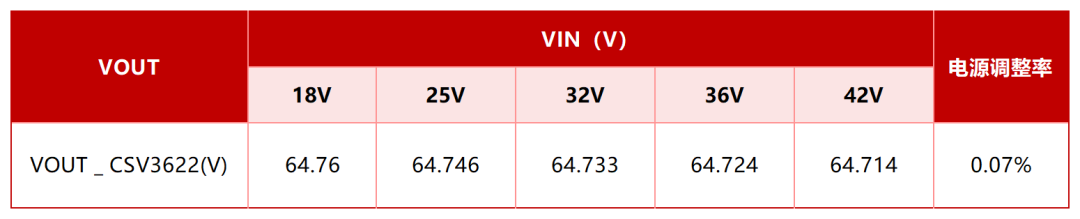

电源调整率

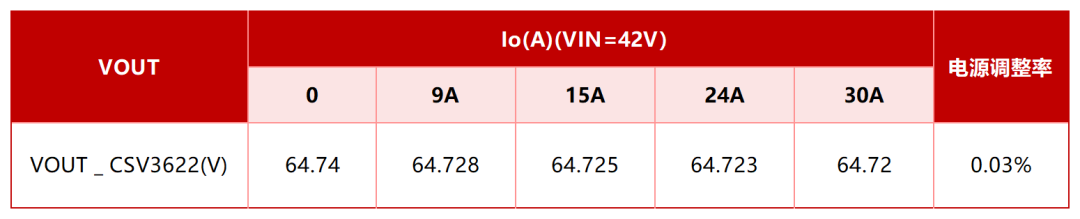

负载调整率

启动关断波形

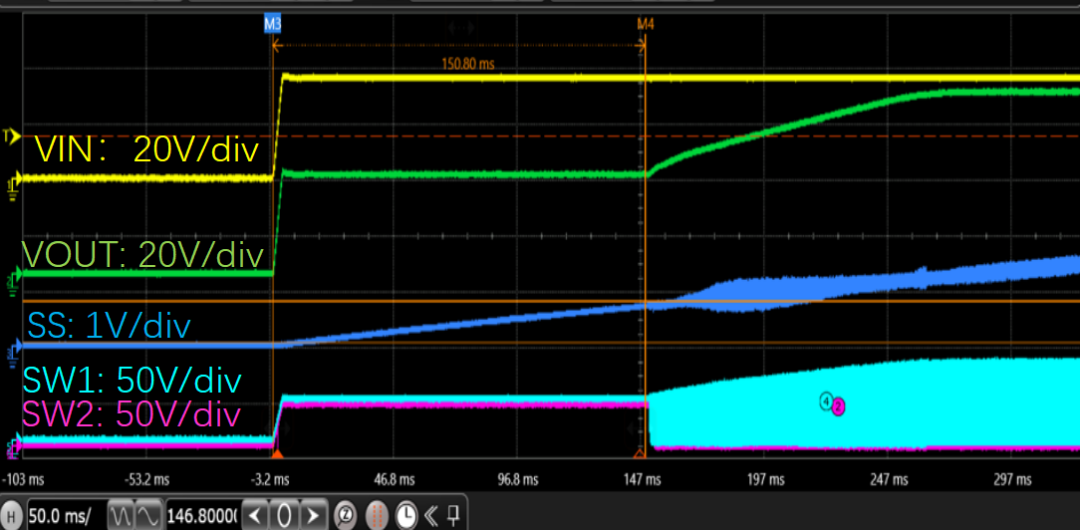

图5 启动波形（50ms/div）

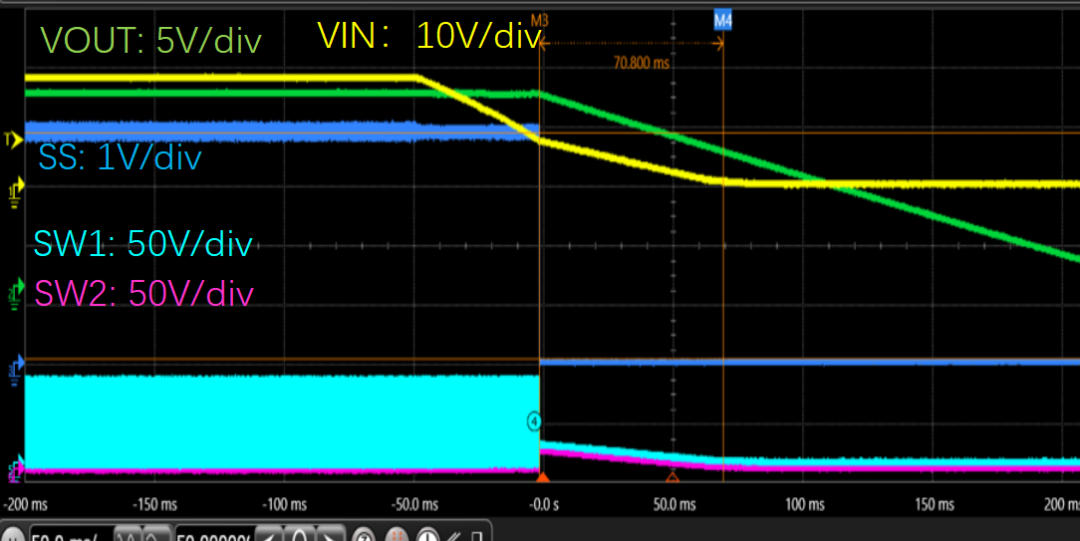

图6 关断波形（50ms/div）

输出纹波

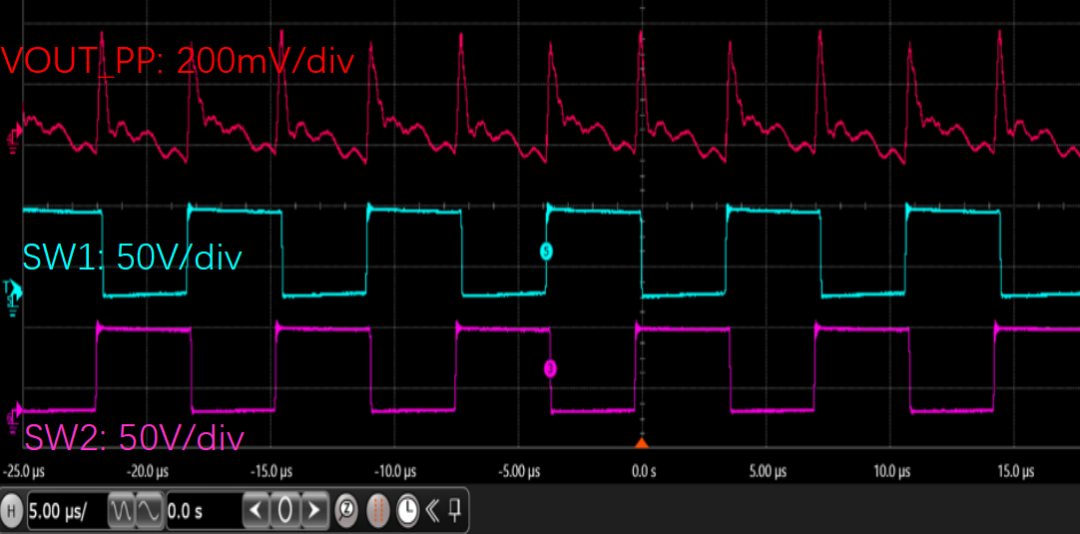

图7 输出纹波（5us/div）

负载阶跃波形

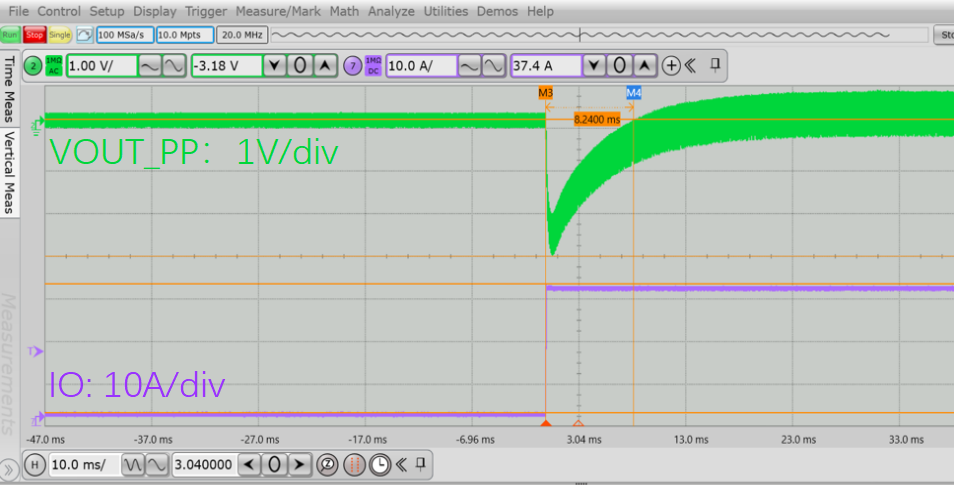

图8 io 0a ->30a（10ms/div）

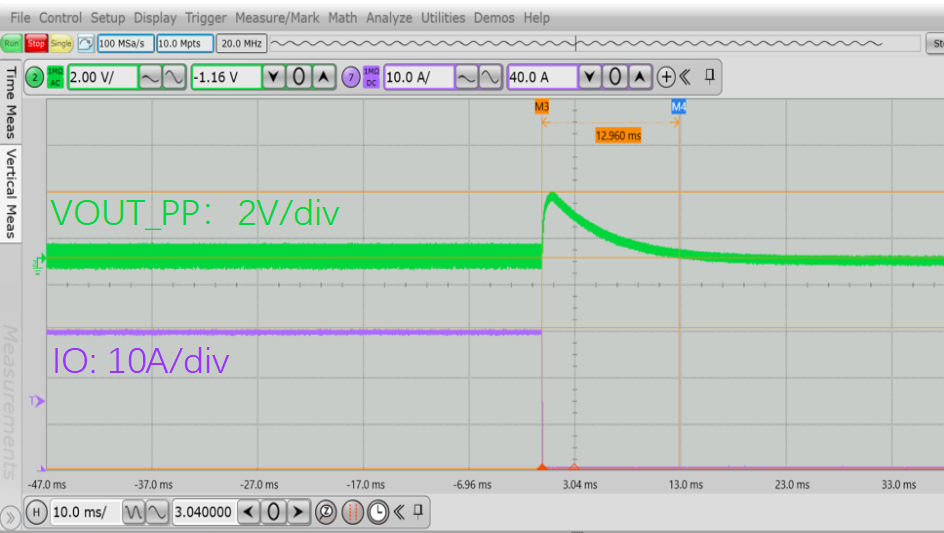

图9 io 30a->0a（10ms/div）

温度表现

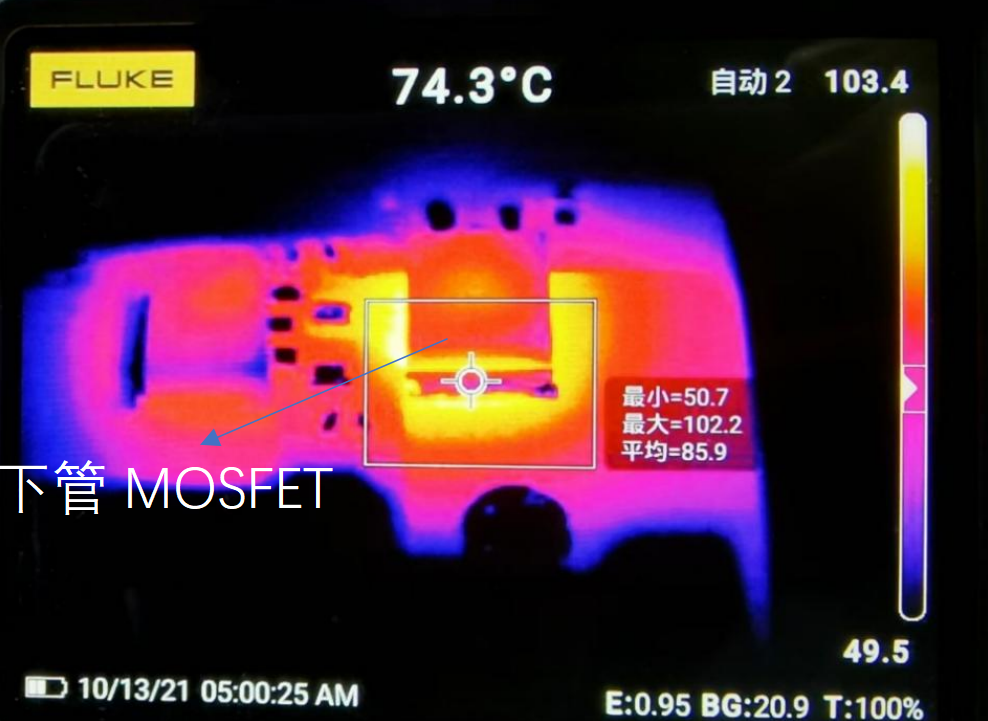

图10 温度表现vin=42v, vout=65v, iout=30a(10min)

竞品分析

带短路保护升压控制器 csv3621

由于boost电路的特殊结构，输出短路会出现电源直通到地的情况，而对于 boost控制器控制的同步整流管，由于体二极管的存在，即使关断了mos管，也无法阻止电源到输出负载短路的通路，因此传统的 boost 控制器无法实现输出短路保护。

为解决这一痛点，锴威特开发了集成输入高边驱动的boost 控制器csv3621，如图11 该控制器在输出负载短路时，可以通过控制输入侧的高边开关，断开电源通路，从而完美解决输出短路保护问题。

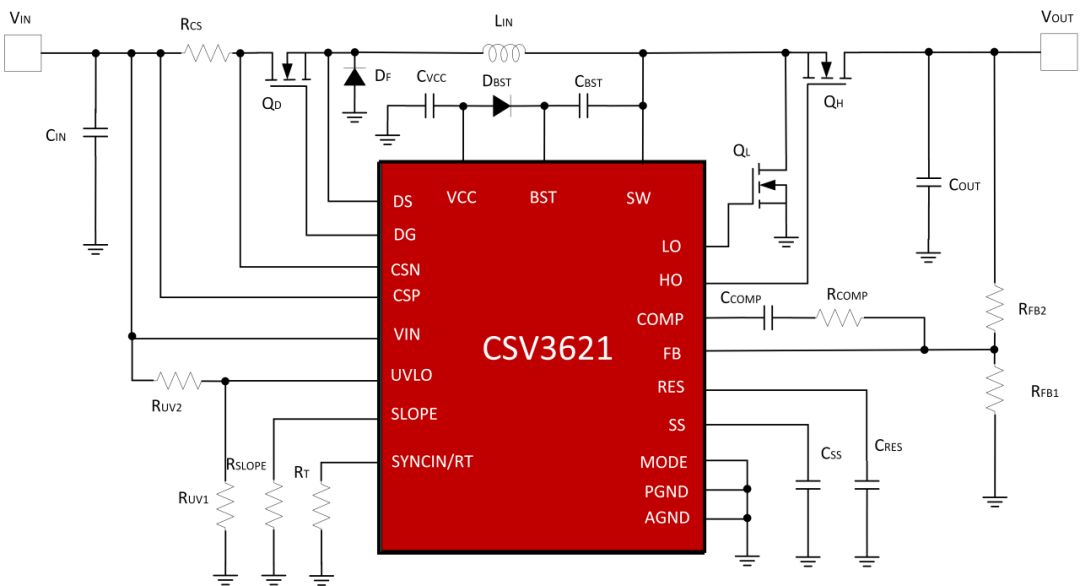

图11 集成输入高边驱动的 boost 控制器 csv3621

总结

csv3622是一款具有多相功能的大功率同步升压控制器，适用于高效同步升压稳压器应用。csv3622可提供线电压前馈、逐周期限制和简便的环路补偿，同时，开关频率可调，最高达1mhz，支持自适应死区时间控制，可实现更高效率。另外，csv3622可选择二极管仿真模式，让芯片轻载工作时工作在非连续模式，从而提高轻载效率，其内置电荷泵的特征可实现高侧同步开关的100%占空比常开状态。csv3622通过一个可设置相移时钟输出，可实现简单的多相位交错架构，其他功能还包括热关断、打嗝模式电流限制和可调欠压锁定等。丰富的功能让csv3622成为100v以内大功率升压电路的不二选择！

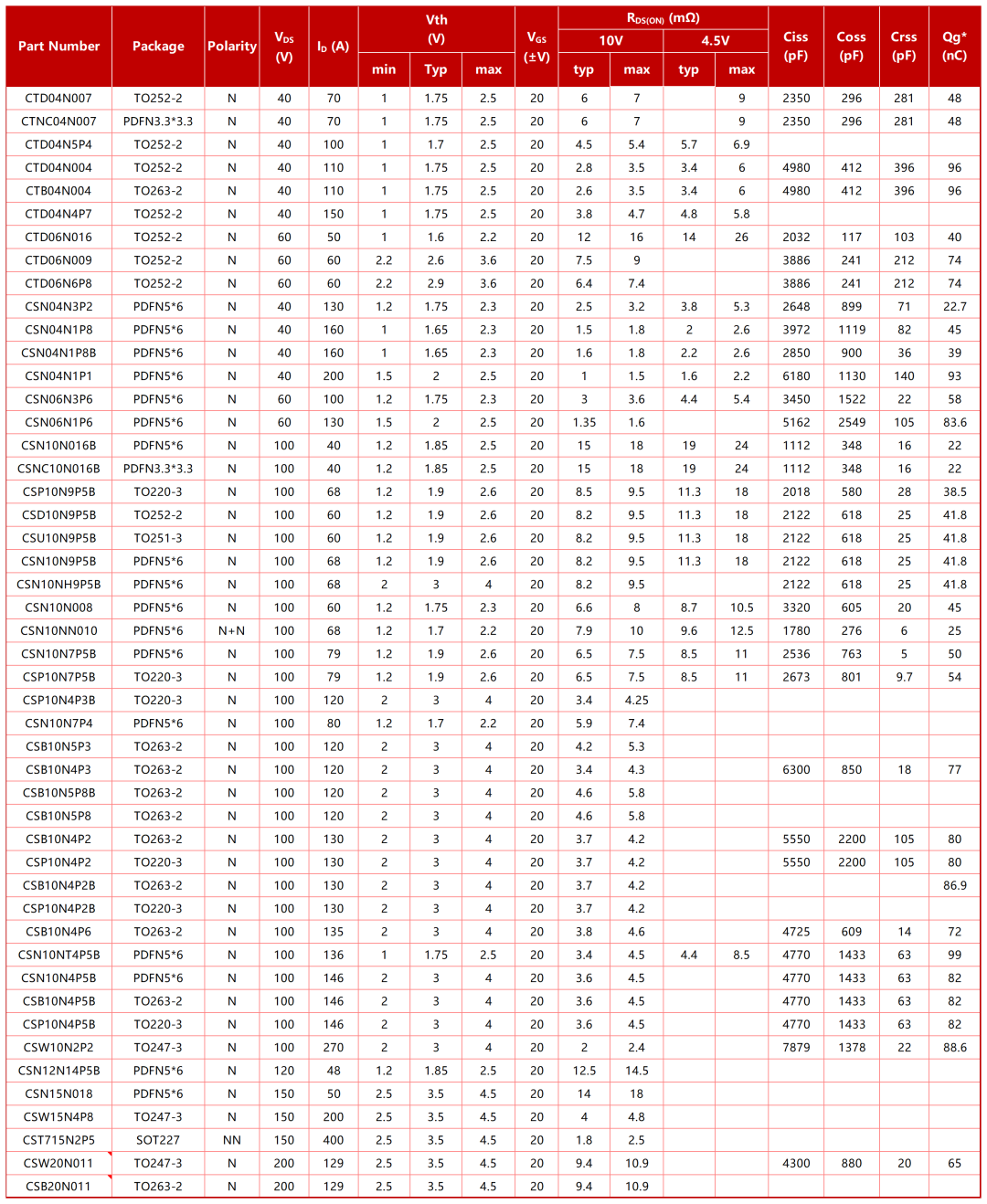

表1 csv3622可搭配锴威特200v以下mos选型表
