震憾芯品|锴威特推出宽安全工作区（wide-soa） 线性mosfet
发布日期：2026-05-08
线性mos简介
很多人对常规mosfet耳熟能详，但对线性mosfet却比较陌生。那什么是线性mosfet ?一言以蔽之：为工作于饱和区的应用模式而专门优化的mosfet。
常规mosfet通常设计为开关应用，在导通时进入深欧姆区（线性区），关断时进入截止区，由于在欧姆区导通电阻极小，因此导通损耗小。而线性mosfet，就是要打破常规，让mosfet较长时间工作在饱和区且不容易损坏，因此在mosfet内部设计需要极大地拓展mosfet的安全工作区（safe operation area-soa）。表一给出了常规mosfet和线性mosfet的主要区别:

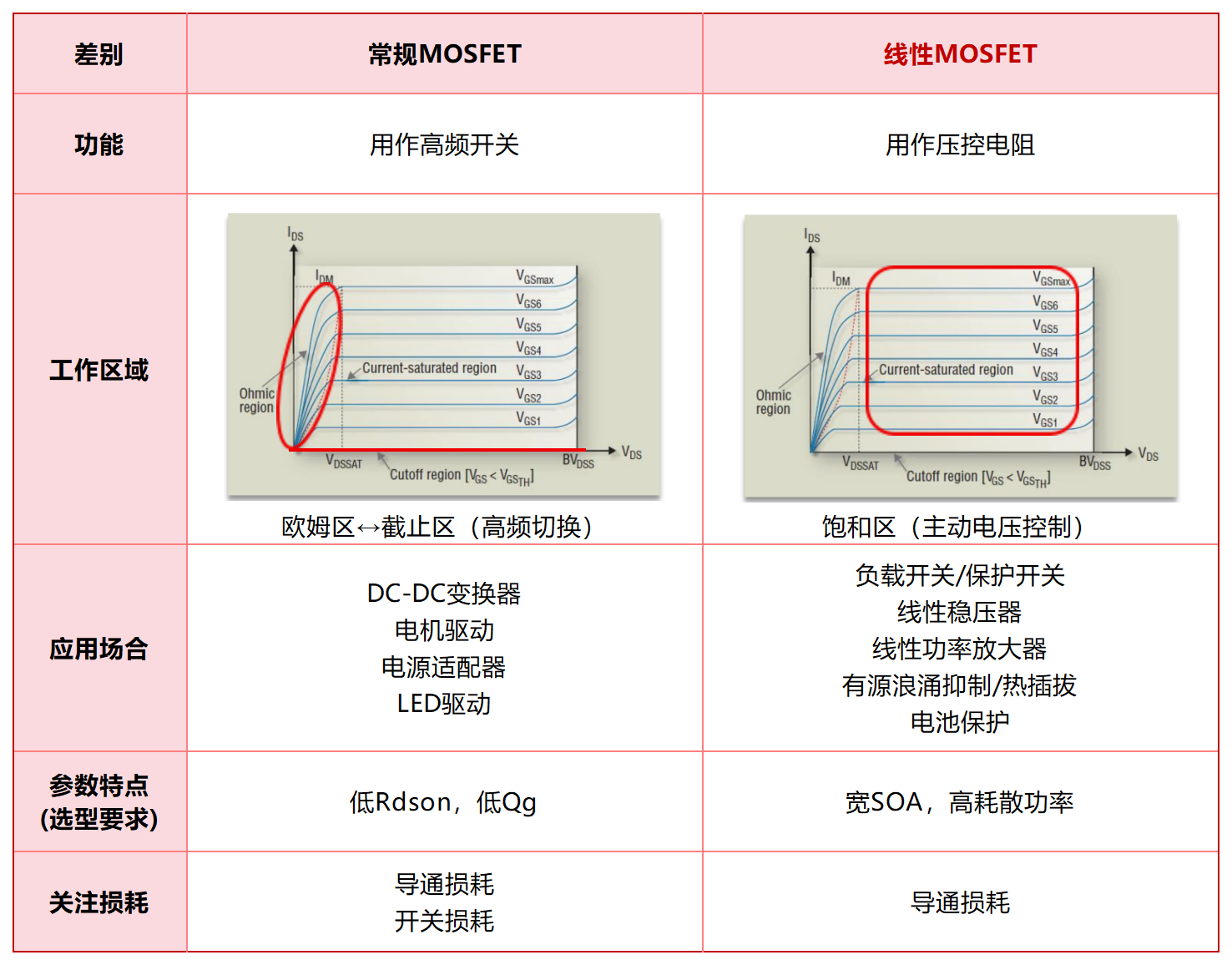

表一 线性mosfet和常规mosfet区别
安全工作区（soa）
安全工作区是mosfet的一个重要性能指标，数据手册通常会给出不同脉冲宽度下的soa曲线（如10μs， 100μs， 1ms， dc）。脉冲时间越短，soa区域越大，因为越短的时间，器件可以承受瞬间的更大功率而不至于过热。
a）55v/10ms(0.55a) (b) 55v/10ms(11.5a)
图一 常规mosfet（a）与线性mosfet(b) soa区别
图一给出两款具有相同的100v耐压，2mω导通电阻的mosfet的soa图，(a)是常规mosfet，(b)是线性mosfet。两者封装均采用to-263封装，但soa图存在显著差异。
以浪涌抑制应用的典型工作条件为例，输入电压70v，输出浪涌钳位15v(vds=55v），冲击周期10ms，常规mosfet只能支持0.55a的电流，而线性mosfet可承受高达11.5a的电流，比常规mosfet高20倍！
因此，采用线性mosfet时，在相同时间内可以给大得多的负载电容组充电，而不会损坏mosfet，或者在相同负载电容时，可以在更高电流充电。
一句话：线性mosfet比常规mosfet更能打更能扛！
锴威特线性mosfet介绍
为满足特殊应用场景，锴威特推出了特殊设计的线性mosfet系列，可同时实现低导通电阻（rdson）和高饱和电流能力（在增强型mosfet的饱和区工作），搭配锴威特浪涌抑制器csv2464、csv2466，可更好地保护负载免遭输入高压瞬变的损坏。
（1）线性mosfet vlf10b2p5产品特性
l 宽soa
l 耐压100v
l rdson低至2.2mohm
l 高脉冲和连续电流
l 可靠的线性工作模式
l 低导通损耗
l to263-2和toll两种封装可选
（2）线性mosfet vlf10b2p5应用领域
l 负载开关/高边开关
l 线性稳压器
l 线性功率放大器
l 有源浪涌抑制/热插拔
l 电池保护
锴威特线性mosfet性能测试

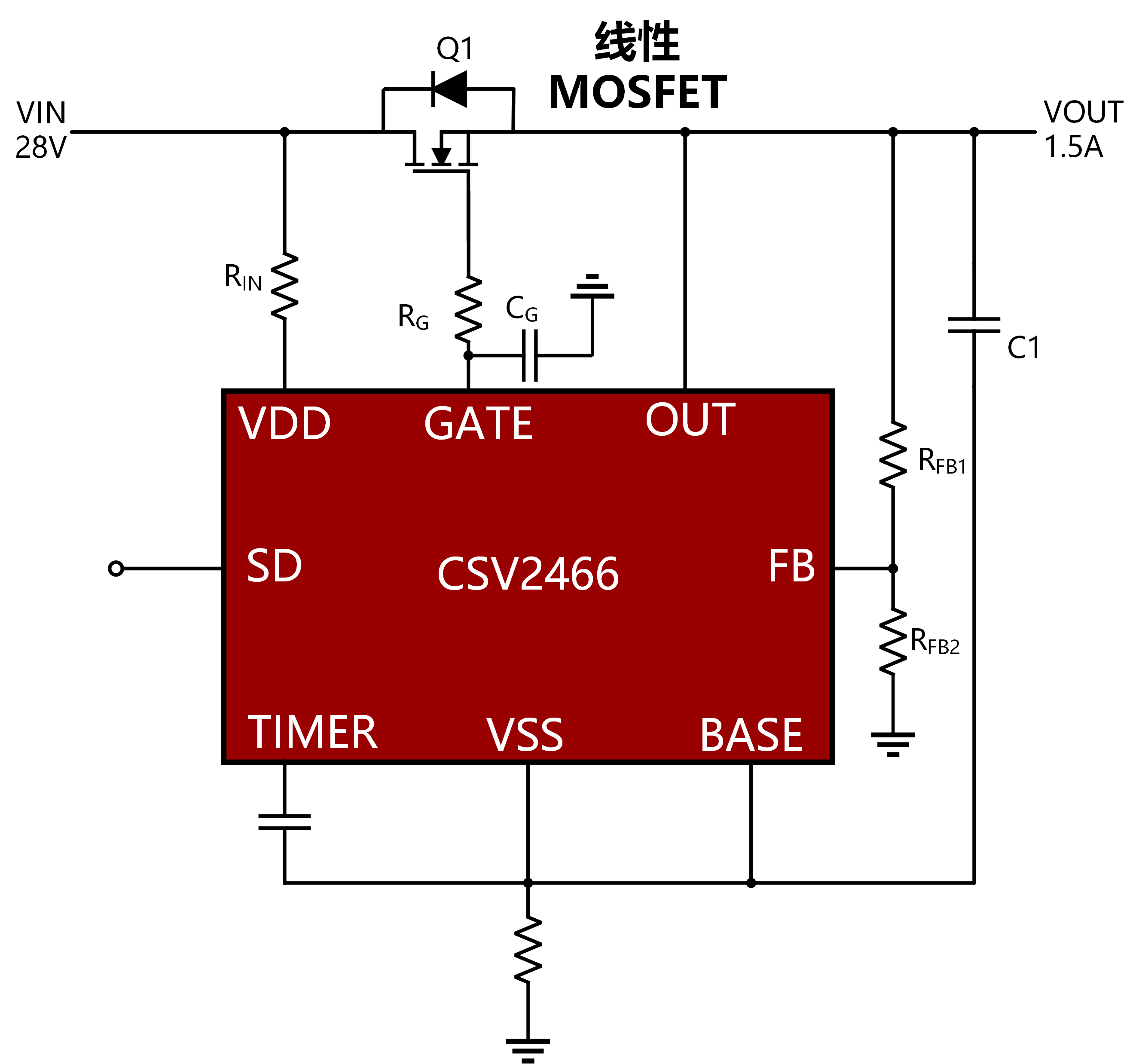

图二线性mosfet浪涌测试电路

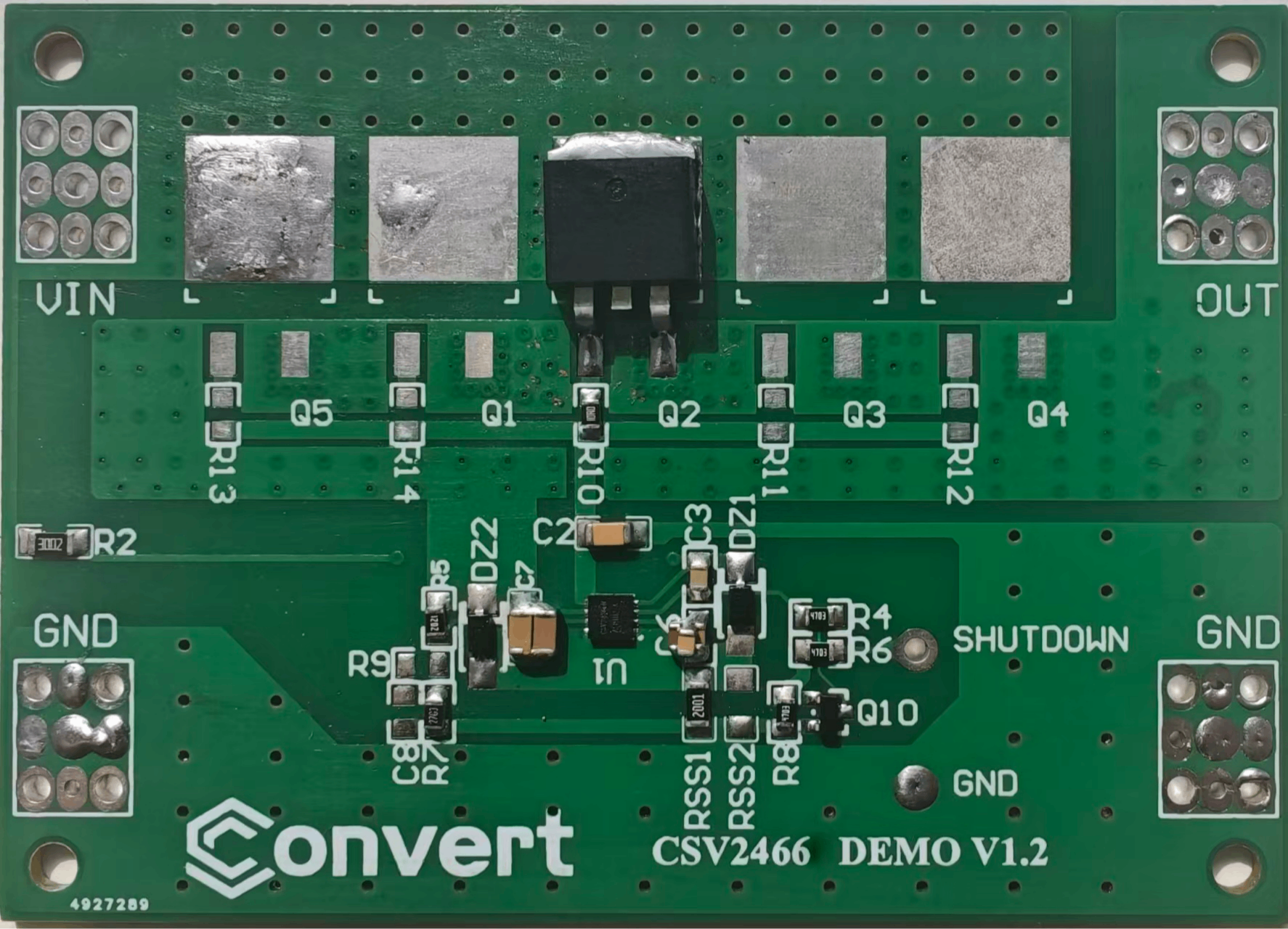

图三 线性mosfet 浪涌抑制芯片csv2466

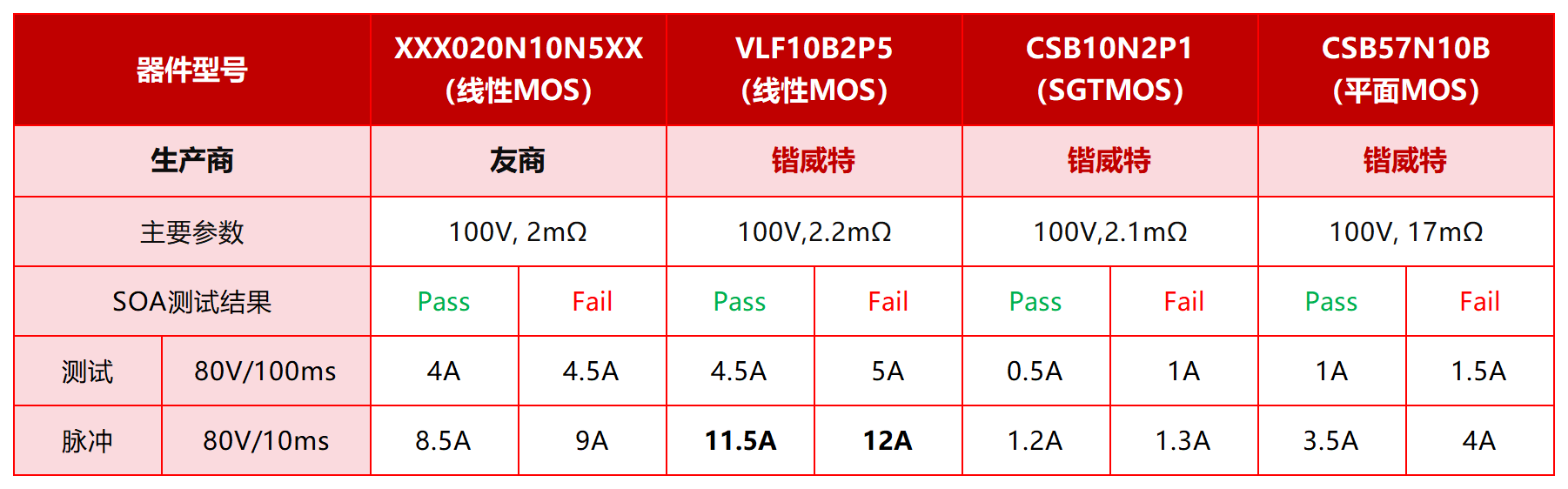

(1) 与某友商同规格线性mosfet产品实测对比
注：cs57n10b是相同封装to263和相同耐压下，可封装最大晶片的平面mos。
线性mosfet选型注意事项
1. 严格在soa曲线内工作：mosfet实际工作vds和id点必须在soa曲线下方
2. 脉冲宽度对应不同soa：数据表通常提供10μs、1ms、dc等不同脉宽的soa曲线，需根据实际使用环境检查对应脉宽的曲线
3. 热设计：线性模式下功耗p = vds × id，高功耗需要强散热
a) 降额准则：环境温度每升高10℃，最大功耗降低15-20%
b) 散热器选择：优先考虑热阻小的散热器，并确保良好接触
c) 安装工艺：使用导热硅脂，扭矩均匀，避免热阻集中
4. 并联使用难题：多个mosfet并联时，由于参数分散性，可能电流不均，需要匹配，并降额使用
5. 实际功耗需小于pd最大功耗，考虑散热条件：p_actual < 0.8×pd
6. 成本与封装：to-220、to-247、d²pak等不同封装的散热能力
小结
锴威特的线性mosfet，针对具体的应用，大大优化了soa能力，可以让mosfet更长时间工作在饱和区而不损坏，为高边开关，浪涌抑制，电池保护，功率放大等众多场景提供了革命性的器件解决方案，在降低成本的同时给将给客户带来了更强大的使用性能！
